一、产品介绍：
DG系列防爆型压力变送器在CNG加气机及加气站使用非常广泛，其高精度、高稳定性弹性敏感膜片及精湛的封装技术、完善的装配工艺，从而准确测量、显示加气压力，保证储气瓶压力在规定范围内。经过十几年的实际应用经验，SENEX品牌在该行业已有一定的知名度，也得到用户的一致好评。
二、主要技术指标：
测量介质
与316不锈钢兼容的各种液体、气体或蒸汽
测量范围
表压0～0.01MPa至0～250MPa 绝压0～0. 1MPa至0～250MPa 真空0～-0. 1MPa
输出信号
4～20mADC(两线制) 0～10VDC，0～5VDC，1～5VDC(三线制)
供电电压
9～36VDC(两线制)，24±5VDC(三线制)
准确度
1.0级，0．5级，0．25级，(包括非线性、重复性及迟滞在内的综合误差)
安装方式
螺纹安装
压力连接
M20×1．5、M12×l、Gl／4、Gl／2阳螺纹等
电气连接
标准型：四芯屏蔽电缆(防护等级IP65)、航空插头、DIN接头
防爆标志
隔爆型 dI，dIICT6 本安型 iaI，iaIICT4；iaIIBT4
三、典型应用案例

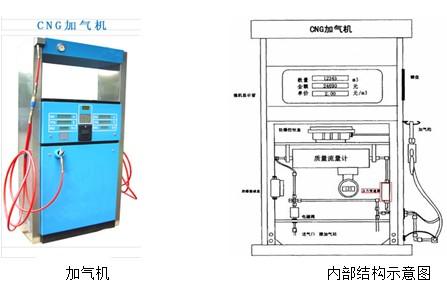

（1）CNG加气机图和内部结构示意图（如下图）：
nload="javascript:if(>500)=500">
（2）主要功能：
1、 配备监控系统，监测充气过程的温度、压力和流量，控制充气速度；
2、 配备安全联锁系统，当加气软管失压、过压、过流时可自动切断气源；
3、 采用进口质量流量计，具备自动压力温度补偿功能；
4、 断电保护、掉电复显功能；
5、 完善的数据保存、管理、查询功能；
6、 可以统计当班加气累计数值和汇总累计数值；
7、 可预置定量、定额加气功能；
8、 在加气过程中能直接显示压力；
9、 具有自动监测故障功能，可自动显示故障代码；
10、IC卡加气机具有IC卡自动结算功能（非IC卡加气机预留IC卡系统接口）；
11、预留税控功能接口；
12、预留通讯接口。

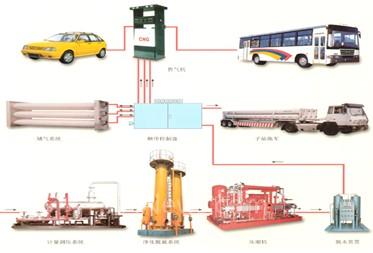

（3）加气站工艺流程图（如下图）：
从天然气管网进气，经计量调压装置后进入净化脱硫系统，再进入压缩机组，压缩到25MPa，然后经过高压脱水装置进行处理。此时可直接将压缩天然气注入车载气瓶给汽车加气，或注入CNG拖车的气瓶运往子站，这称为慢速加气，另外，也可将压缩天然气储存在储气瓶组内，通过顺序控制盘再向汽车加气，这称为快速加气。
nload="javascript:if(>500)=500">
加气站工艺流程图
